硬度勾配工学が信頼性の高いセルフドリルねじの中核となる理由

ほとんどのエンジニアは評価します セルフドリリングネジ ポイントの形状やコーティングによって異なりますが、ネジが破損することなく鋼にきれいに穴あけできるかどうかを最も直接的に決定する要因は、その硬度プロファイルです。適切に設計されたドリルテールネジは、先端から頭まで均一な硬さを持っていません。代わりに、ドリルの先端表面は HRC 40 ～ 50 に達し、貫通時の摩耗に耐えます。一方、コアの硬度は HRC 28 ～ 40 に維持され、靱性を維持し、駆動時のねじれ応力下での脆性破壊を防ぎます。このデュアルゾーン硬度は、選択的な肌硬化（通常、ねじの転造後にドリル先端に適用される浸炭窒化または高周波焼入れ）によって達成されます。この一連の手順により、チップの切削性能を最大化しながらねじの根元の延性が維持されます。

この勾配が存在しないか一貫性がない場合、低コストの未検証の材料によくあることですが、2 つの破損モードが発生します。1 つは貫通が完了する前に軟化点が変形する穴あけ中の先端崩壊、もう 1 つは噛み込み後のねじ山滑りで、定格クランプ荷重に達する前に過度に脆いシャンクが破損します。どちらの故障も設置中に発生することはありませんが、鉄骨構造工場や太陽光発電ブラケット アセンブリなどの耐荷重用途では長期的な構造上のリスクが生じます。等級マークだけでなく、文書化された硬度試験レポートを備えたネジを指定することが、唯一の信頼できる安全策です。

耐食性を超えた材料選択: 1022A、410、および 304/316 の実際の比較

セルフドリリングねじの 3 つの主流材料はそれぞれ、単純な腐食評価をはるかに超えた明確な性能ニッチを占めています。設置条件下での機械的動作を理解することは、環境適合性を理解することと同じくらい重要です。

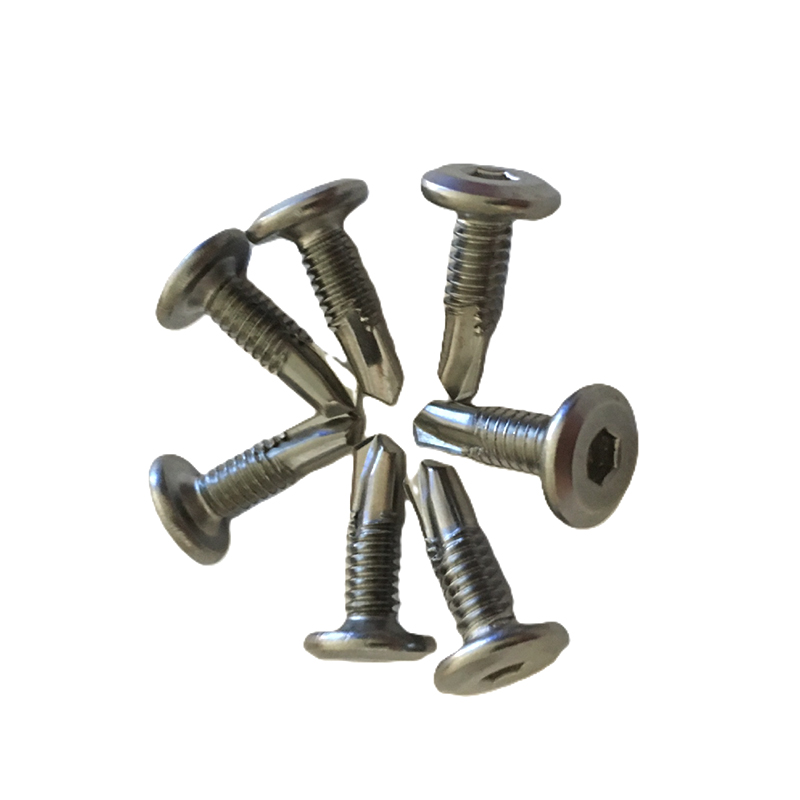

調達の際に見落とされがちな実際的な意味の 1 つです。304 および 316 ステンレスは従来のようにドリル先端の硬度を達成するために熱処理することができないため、高性能ステンレス セルフドリリングねじのメーカーはバイメタル構造を使用しています。これは、オーステナイト系ステンレス本体に 410 または炭素鋼のドリル先端を摩擦溶接または機械的に組み立てたものです。これにより、シャンクが 304 または 316 の耐食性を維持しながら、先端が鋼基板の貫通に必要な HRC 40 ～ 50 に達することが可能になります。耐荷重と破損モードが大幅に異なるため、構造用途向けに仕様を指定する場合、ステンレス製セルフドリリング ネジがソリッド グレードであるかバイメタルであるかを確認することが不可欠です。 Shanghai Soverchannel Industrial Co., Ltd. は、現場での誤用を防ぐために、この違いを製品仕様に明示的に記載しています。

多層鋼アセンブリおよび厚ゲージ鋼アセンブリのドリルポイントクラスの選択

ドリルポイントクラス (一般に DP1 から DP5 と呼ばれる) は、セルフドリリングねじが事前穴あけなしで貫通できる鋼の合計の最大厚さを定義します。基材の厚さとポイントクラスの不一致は、鉄骨構造およびカラースチールタイルプロジェクトにおける設置失敗の主な原因ですが、直径と長さのみに焦点を当てた調達仕様では日常的に見落とされています。

• DP1（0.8mmまでのスチール） — シングルスキンカラースチールタイルと薄いアルミニウム合金クラッディングの標準。ドリルのフルート長が最短であるということは、迅速な噛み合いを意味しますが、定格範囲を超える基板の厚さの変化があると、ねじの噛み合いが始まる前にチップに荷重がかかり、破損が発生する可能性があります。
• DP3 (最大 4.5mm スチール) — 一般的な鉄骨構造の母屋と垂木の接続および太陽光発電ブラケット レールの取り付けに最も一般的に指定されるクラス。拡張されたフルートにより、より厚い材料を通して切りくずを排出できるようになり、ドリルとねじ山の移行ゾーンでねじの破損を引き起こす結合を防ぎます。
• DP5 (最大 12mm スチール) — 重い構造用鋼の接続、厚いガードレールの支柱、および多層サンドイッチ パネル アセンブリに必要です。より長いドリル形状には、より高い回転速度と一貫した軸圧力が必要です。生産環境では、一貫した貫通トルクを維持するために、DP5 のコードレス バッテリー ドライバーよりも空気圧ツールが推奨されます。

ポイントクラスの議論で省略されることが多い 2 番目の次元は、切りくずの溝の形状です。溝角度が広いと、軟炭素鋼などの延性鋼での切りくず排出が向上します。一方、溝がきついのは、切りくず量が少ないものの切削抵抗が高い硬質ステンレス基板に適しています。異なる基材層を組み合わせるプロジェクト（たとえば、亜鉛メッキ鋼製サブフレーム上のアルミニウム合金のトップレール）の場合、柔らかい材料は工具選択のための切削抵抗データを提供しないため、最初に接触する層に関係なく、ドリルポイントは硬い層に合わせて最適化する必要があります。

大量締結プロジェクトのトルク管理と取り付け品質管理

何万ものセルフドリリングネジが設置される工業用鉄骨構造工場や実用規模の太陽光発電施設などの大規模プロジェクトでは、設置トルクの一貫性が構造の完全性を直接決定しますが、トルク管理がプロジェクト仕様書で単に「締めすぎないでください」という注意事項以上に取り上げられることはほとんどありません。カラースチールタイル屋根およびカーテンウォールの設置における現場でのコールバックの大部分は、次の 3 つのトルク関連の故障モードで発生します。

• アンダートルク — ネジのかみ合いが定格クランプ力を発揮するには不十分です。ネジは固定されているように見えますが、特に熱膨張差により各締結点で周期的なせん断が発生する長スパンの屋根パネルでは、熱サイクルや風荷重によって徐々に緩みます。
• オーバートルク（ワッシャー圧縮不良） — 耐候性用途で使用される EPDM 接着ワッシャーの圧縮範囲は有限で、有効たわみは通常 0.3 ～ 0.8 mm です。この範囲を超えると、ゴムシールがワッシャーの端を越えてはみ出し、耐候性機能が損なわれるだけでなく、検査時にネジ頭レベルでの視覚的な兆候が得られなくなります。
• オーバートルク（ネジ山落ち） — 薄いシート基板では、ネジ山が剥がれると、ネジはクランプ力を発生させずに自由に回転します。これは元に戻すことができず、新しい場所でより大きな直径のネジにサイズアップするか、バッキング プレートを取り付ける必要があります。どちらも占有された構造物に対する費用のかかる修復手順です。

実際の軽減策は、オペレータの判断に頼るのではなく、トルク制限ドライバーまたは深さ止めアタッチメントを指定することです。 1.5 mm 基板のグレード 4.8 の 1022A 炭素鋼ネジの場合、取り付けトルク ウィンドウは約 3 ～ 6 Nm であり、校正されていない工具では通常上限を超えるほど十分に狭いです。 Shanghai Soverchannel Industrial Co., Ltd.は、自動車用ファスナーのサプライチェーンで長年培った広範な品質管理経験を持つメーカーとして、各製品シリーズにトルク仕様データシートを提供しており、プロジェクトエンジニアがパネルの設置完了後に故障を診断するのではなく、稼働前にツールパラメータを設定できるようにしています。セルフドリリングねじの詳細については、Shanghai Soverchannel Industrial Co., Ltd.にお問い合わせください。
