肩径公差: 精密金型が稼働するか失敗するかを決定する寸法

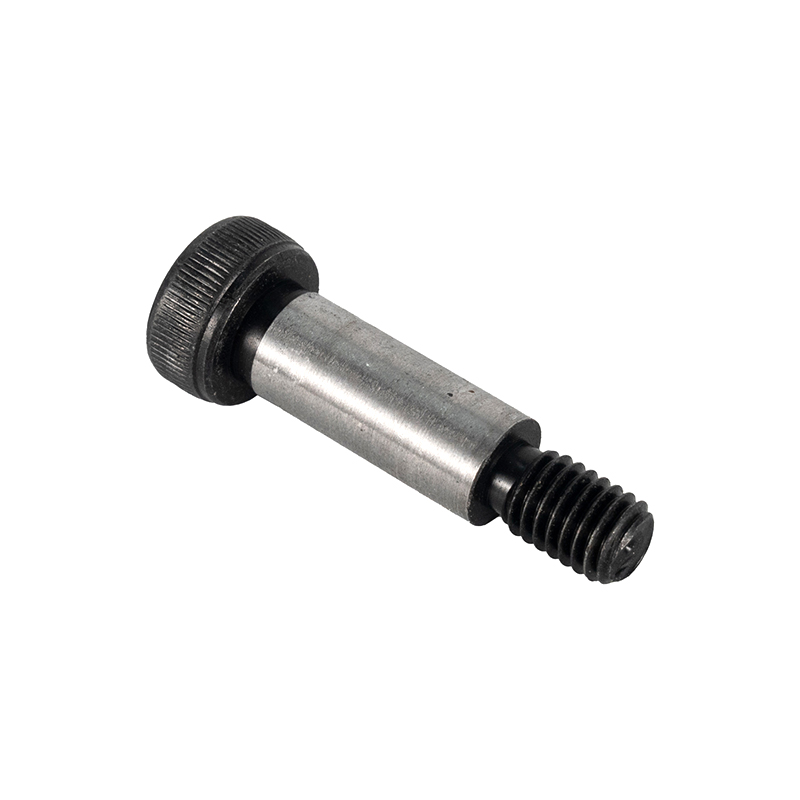

精密金型や射出成形金型では、 肩付きネジ は単なる構造上の特徴ではなく、正確なデータムです。ショルダー直径の公差は、金型コンポーネントをどれだけ正確に位置決めできるか、また何千回ものサイクルにわたってその位置にどれだけ再現的に戻るかを決定するものです。高精度ツーリングの業界慣行では、ショルダー径が h6 公差 (マイナス公差のみ、オーバーサイズ不可) に保たれることが指定されており、10 mm のショルダーの場合、直径範囲は 9.991 ～ 10.000 mm になります。この公差レベルでは、ショルダーは締まりばめまたは移行ばめでリーマ穴にフィットし、半径方向の遊びを完全に排除します。

肩の許容誤差が不十分な場合の影響は測定可能であり、多くの場合費用がかかります。スタンピング金型では、半径方向のクリアランスが 0.02 mm であってもリミット ピンを使用すると、各プレス ストロークの衝撃荷重によってガイドされたコンポーネントが横方向に移動する可能性があります。時間の経過とともに、この微小な動きによりボアが拡大し、スクリューとダイブロックの両方の摩耗が促進され、最終的にはプレス加工品の寸法変動が発生します。公差仕様の問題として始まった問題は、診断すべき明らかな障害イベントが 1 つもなければ、生産品質の問題になります。

で 上海オーバーチャネル工業株式会社 、精密ツーリング用途の肩径公差は標準で h6 に保たれていますが、ハイサイクルスタンピングダイや半導体ツーリングに可能な限りタイトなフィット感を必要とするお客様には h5 も利用可能です。同社の製造工場、Nantong Jinzhai Hardware Co., Ltd. では、最終的な肩の仕上げ作業として、旋盤のみではなく円筒研削を採用しています。これにより、生産ロット全体でサブミクロンの真円度と直径の一貫性が可能になります。

エジェクタリテーナ用途におけるショルダー長さの精度: ±0.05 mm では不十分な理由

射出成形金型のエジェクターリテーナーとして使用される肩付きネジは、2 つのプレートを一緒に保持する留め具とは根本的に異なる機能を実行します。ショルダーの長さは、エジェクタ プレートの正確なストローク制限、つまりエジェクタ ピンが前方に移動して成形品をキャビティから押し出す距離を定義します。ショルダーの長さが 0.1 mm でも短い場合、エジェクタ ピンが設計上の前方位置に到達する前にエジェクタ プレートがネジ頭の底に着き、部品が部分的に突き出されないままになります。ショルダーが同じだけ長いと、エジェクタ プレートが設計上の停止位置を超えてしまい、エジェクタ ピンが曲がったり、キャビティ表面が損傷したりする可能性があります。

このため、精密射出成形金型製造業者は、エジェクタ リテーナの用途に対してショルダー長さの公差を ±0.025 mm 以上に指定しています。これは、多くの標準ショルダー スクリュー カタログが公称公差として公開している ±0.13 mm (約 ±0.005 インチ) の公差よりも大幅に厳しいものです。調達時には区別が重要です。カタログ公差を満たすネジが、必ずしも金型の機能要件を満たすネジであるとは限りません。

エジェクタ リテーナとして使用されるショルダー スクリューにも独特の荷重パターンが発生します。つまり、ショルダーには、各エジェクタ ストロークの終わりに純粋な圧縮軸方向荷重がかかり、この荷重がショルダー エンドとエジェクタ プレートの間の環状接触面を横切って伝達されます。したがって、この端面の表面の平坦度とショルダー軸に対する垂直度は、リテーナーのパターン全体に荷重がどのように均等に分散されるかに直接影響します。一連のリテーナねじ全体にわたる不均一な荷重分担は、エジェクタ プレートの傾きの根本的な原因であり、エジェクタ ピンの突出高さが不均一になり、部品の排出がばらつきます。

高荷重、高振動環境における段付きねじの材質と熱処理の選択

自動車工具や航空宇宙部品のアセンブリでは、段付きねじはラジアルせん断荷重、ねじ端からの軸方向張力、連続振動の組み合わせにさらされます。この応力状態では、高い表面硬度と適切な芯靱性の両方を備えた材料が必要です。表面硬度はショルダーボア界面での摩耗に耐えます。コアの靭性により、衝撃負荷時の脆性破壊が防止されます。どちらの方向でもバランスを誤ると、早期に故障が発生します。

カスタム合金鋼ファスナー メーカーである上海 Soverchannel Industrial Co., Ltd. は、用途固有の化学的性質と硬化深さの仕様に合わせて Ni-Cr-Mo 合金の肩付きネジを設計しています。航空宇宙および高振動の自動車工具の場合、浸炭肩付きネジの浸炭深さは最小 0.5 mm に設計されています。これは、破損することなく衝撃を吸収する延性のあるコアを維持しながら、肩部を最終的な直径公差にする研削作業によって硬化層が消費されない程度の深さです。

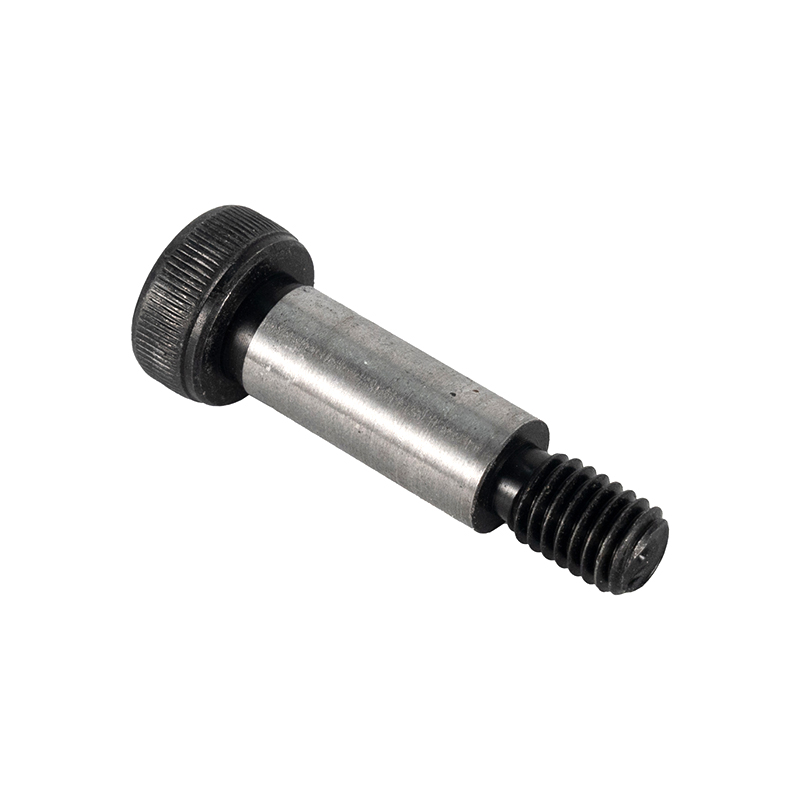

インチ製肩ねじとメートル製肩ねじ: 海外での機器の組み立てとメンテナンスにおける調達の現実

北米から輸入された機器では、インチ単位のショルダー スクリュー（肩の直径が分数インチ（3/16 インチ、1/4 インチ、5/16 インチ、3/8 インチ、1/2 インチなど）で、ねじ端のねじ山形状が統一されている（UNC または UNF）がよく使用されます。この機器がメートル規格の製造環境でメンテナンスまたは工具の交換を必要とする場合、適切な交換用ショルダー ネジの調達が真の調達課題となります。最も近いメートル法相当品の代替は、ほとんど受け入れられません。 6 mm メートルの肩付きネジの肩の直径は 6.000 mm ですが、最も近いインチ換算 (1/4 インチ) の肩の直径は 6.350 mm です。この 0.35 mm の差により、アプリケーションに依存する干渉や移行フィットが排除されます。

ねじの端によりさらに複雑な問題が発生します。 1/4インチインチのショルダースクリューは通常、10-32 UNFまたは1/4-20 UNCのねじ端を使用し、金型や治具のタップ穴はそれに合わせてカットされます。穴を再ねじせずにメートル法のM5またはM6ねじを使用しようとすることは、有効な近道ではありません。ピッチ、外径、ねじ山の形状がすべて異なるためです。インチ式とメートル法の両方の工具を維持する海外の機器組立作業の場合、インチ式ショルダースクリューの並行在庫を維持することは、より簡単に操作できます。ケースバイケースの変換エンジニアリング。

Shanghai Soverchannel Industrial Co., Ltd. は、完全なトレーサビリティと寸法認証を備えた南通金寨金物有限公司の製造拠点からメートルねじとインチねじの両方のシリーズを供給しています。混合規格の機器フリートを管理する海外の顧客向けに、同社は ASME B18.3 寸法規格に準拠した帝国製ショルダー スクリューをメートル法相当品と同じ生産工程で生産できるため、個別のサプライヤーとの関係を必要とせずに調達の統合が簡素化されます。

自動機械のピボットピンとしての段付きねじ: 軸受荷重の計算と摩耗寿命の推定

自動化された機械や工作機械では、リンケージ、カムフォロア、またはスイングアームのピボットピンとして機能する肩付きネジには、肩の長さ全体にわたってラジアルベアリング荷重がかかります。荷重が長い接触ゾーン全体に分散されるプレーンジャーナルベアリングとは異なり、ショルダースクリューピボットは、使用可能なショルダー長さ全体 (用途の形状に応じて通常はショルダー直径の 1 ～ 3 倍) にわたってラジアル荷重を集中させます。ショルダー面の軸受圧力を計算することは、摩耗寿命を予測するための最初のステップです。

投影面積軸受圧力の公式は、P = F / (d × L) に適用されます。ここで、F はニュートン単位のラジアル荷重、d は mm 単位のショルダー直径、L は mm 単位の有効軸受長です。肌硬化合金鋼の肩付きねじを鋼製のブッシュまたは硬化した穴に対して回転させる場合、許容軸受圧力は通常、連続回転の場合は 100 ～ 150 MPa、振動または割出し動作の場合は 200 ～ 350 MPa です。これらの制限を超えると、表面疲労が加速し、フレッチング摩耗粉が生成され、徐々にボアが拡大します。これは、不適切な公差の用途で見られるのと同じ破損の進行ですが、寸法誤差ではなく荷重によって引き起こされます。

繊維機器および油圧システムのピボット アプリケーションでは、設計時に見落とされがちな潤滑の考慮事項が追加されます。ハイサイクル繊維機械でショルダースクリューピボットが空運転すると、連続生産運転中に接触ゾーンの表面温度が 150°C を超える場合があり、これにより油膜が劣化し、凝着摩耗が促進されます。潤滑アクセスのための設計規定（ボア壁を通る半径方向のグリース穴またはショルダーの円周方向の溝）は、これらの用途において摩耗寿命を一桁延長することができ、潤滑剤の化学的性質に適合する表面処理を施したショルダースクリューを指定することは、現場での故障後ではなく設計段階で確認されるべき基本的なエンジニアリング要件です。

航空宇宙および自動車ツーリングにおける非標準ショルダー形状: カタログを超えて

標準的な段付ネジは、円筒形の段部、平坦な頭下の座面、および段部より小さい直径のネジ端という単純な形状を採用しています。航空宇宙部品や特殊な自動車工具では、標準カタログからは入手できない構成が頻繁に要求されます。また、現場で標準ねじを変更しようとすると (肩を曲げたり、クロス穴を追加したり、断面を縮小したりするなど)、ほとんどの場合、部品の熱処理と寸法の完全性が損なわれます。

高精度ツーリングで発生する一般的な非標準の段付ネジ構成には、次のようなものがあります。

• 両肩ネジ: 同じシャンク上の異なる直径の 2 つの円筒形ショルダー。複雑な金型アセンブリ内で 2 つの異なる深さの平面に同時にコンポーネントを配置して保持するために使用されます。
• リリーフショルダーネジ: ショルダーとねじ端の間の直径が小さくなったウエストセクションは、衝撃負荷をねじ係合ゾーンに伝達することなく吸収する制御された弾性要素として機能し、衝撃の大きいスタンピング金型用途で特に価値があります。
• 十字穴または軸方向通路を備えた段付きネジ: 油圧システムおよび空圧工具で使用され、ネジがピボット ピンと流体通路として同時に機能するため、別個のポート取り付け具が不要になり、組み立ての複雑さが軽減されます。
• フランジ付き肩付きネジ: ヘッドの下の拡大されたフランジにより、軸方向のクランプ荷重がより広い領域に分散され、別個のワッシャーコンポーネントを必要とせずに、柔らかい素材（アルミニウムまたは複合材）のツーリングプレートへの埋め込みを防ぎます。
• 複数のネジ山ピッチを持つ超長肩付きネジ: ねじの端がショルダーベアリングゾーンのはるか下でプレートに係合する必要があり、全長が標準のカタログ最大値をはるかに超えている深型アセンブリに必要です。

Shanghai Soverchannel Industrial Co., Ltd. は、市場のこの分野に特化して組織されています。同社は、研究開発、生産、販売を統合するメーカーとして、顧客の図面をレビューし、形状と材料の選択についてアドバイスし、寸法と機能を検証するためのプロトタイプを作成し、生産に直接移行します。これらすべてを単一の供給関係内で行うため、サードパーティの工場から調達する販売代理店と連携する場合によくある、エンジニアリングから調達までの受け渡しの遅延が解消されます。

段付きねじの表面処理の選択: 寸法整合性と腐食保護のバランスをとる

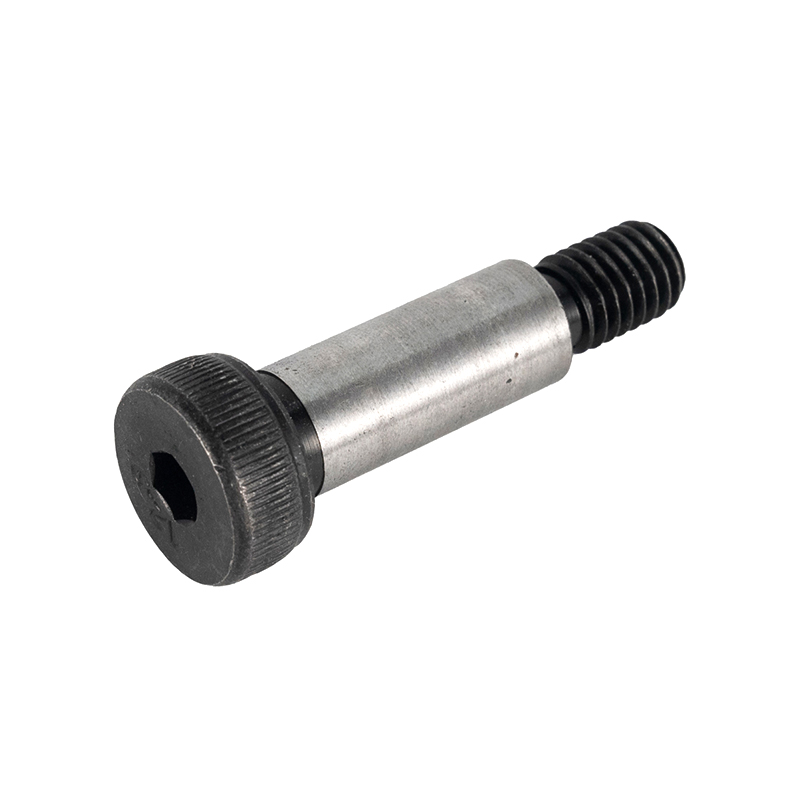

肩付きねじに適用される表面処理は、通常のファスナーには存在しない基本的な張力を示します。肩の表面に厚みを加えるコーティングは、寸法公差の範囲から直接差し引かれます。片面あたり 8 ～ 12 µm の亜鉛電気めっき層により、ショルダーの直径が 16 ～ 24 µm 増加します。これは、h6 公差のショルダーを、干渉なしにリーミングされた穴に入らないオーバーサイズの部品に変換するのに十分な量です。このため、精密段付きネジの表面処理を選択するには、腐食性能だけでなく、コーティングの厚さにも明確な注意を払う必要があります。

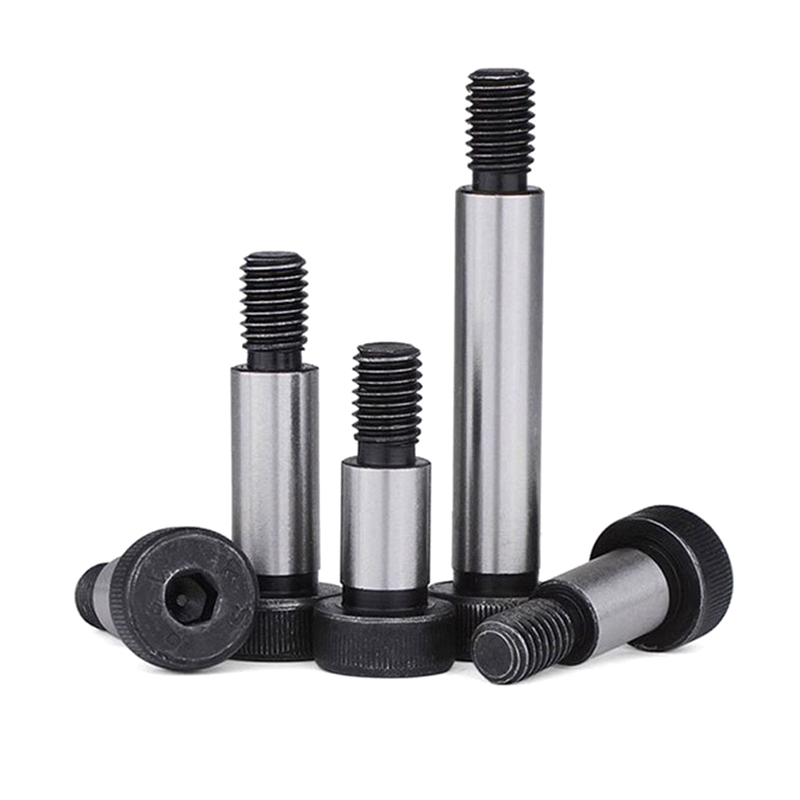

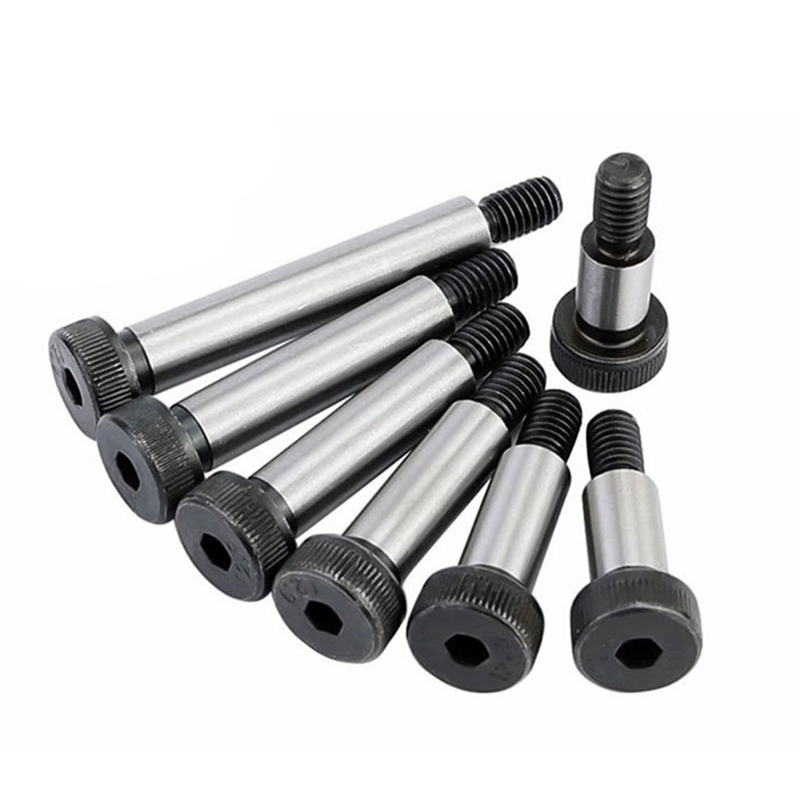

• 黒染め： 精密な金型や金型の用途に適した処理です。化成皮膜の深さはミクロンではなくナノメートルで測定され、事実上ゼロ次元の影響が生じます。オイルシールとの組み合わせで屋内ツーリング環境にも十分な軽度の耐食性を発揮します。後処理研磨なしで、すべての標準公差クラスに適合します。
• 無電解ニッケルメッキ： 非常に均一な層 (通常 12 ～ 25 µm) を堆積します。この層は、加工公差を考慮して指定して十分にしっかりと保持できます。四三酸化鉄に比べて硬度（熱処理後最大68HRC）と耐食性が優れています。精度と適度な耐薬品性の両方が要求される油圧システムの肩付きねじや繊維機器の部品に使用されます。

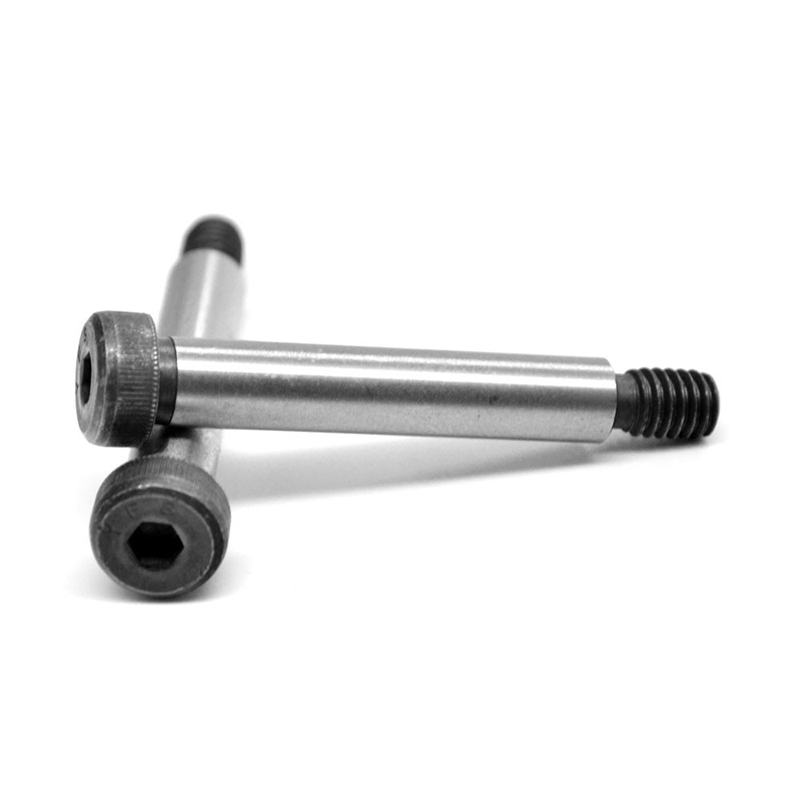

• 亜鉛フレークコーティング (ジオメット/ダクロメット): 総厚さ 8 ～ 15 µm で適用可能で、電気めっきよりも厚さの均一性に優れ、水素脆化のリスクがありません。腐食保護が重要な肩付きねじのねじ端と頭部に適していますが、精密用途では肩座面をマスキングする必要があります。または、コーティング後に肩を最終寸法まで研磨する必要があります。
• 不動態化ステンレス鋼: 303、304、または 440C ステンレスで製造された段付きネジの場合、不動態化により寸法に影響を与えることなく表面から遊離鉄が除去され、材料本来の耐食性が最大化されます。食品加工、医薬品製造、基材がすでにステンレスである沿岸または海洋工具環境にとっては正しい選択です。

炭素鋼ファスナーのサプライヤーであり、ステンレス鋼ファスナーの会社でもある上海 Soverchannel Industrial Co., Ltd. は、表面処理を後付けとしてではなく、肩付きネジの設計パッケージの統合部分として指定しています。機器の組み立て基準が異なる海外市場に供給する顧客向けに、同社は完全な寸法トレーサビリティを備えたコーティングされたショルダー直径を文書化しているため、設置業者は製造現場で干渉の問題を発見するのではなく、組み立て前に適合性の互換性を検証できます。
