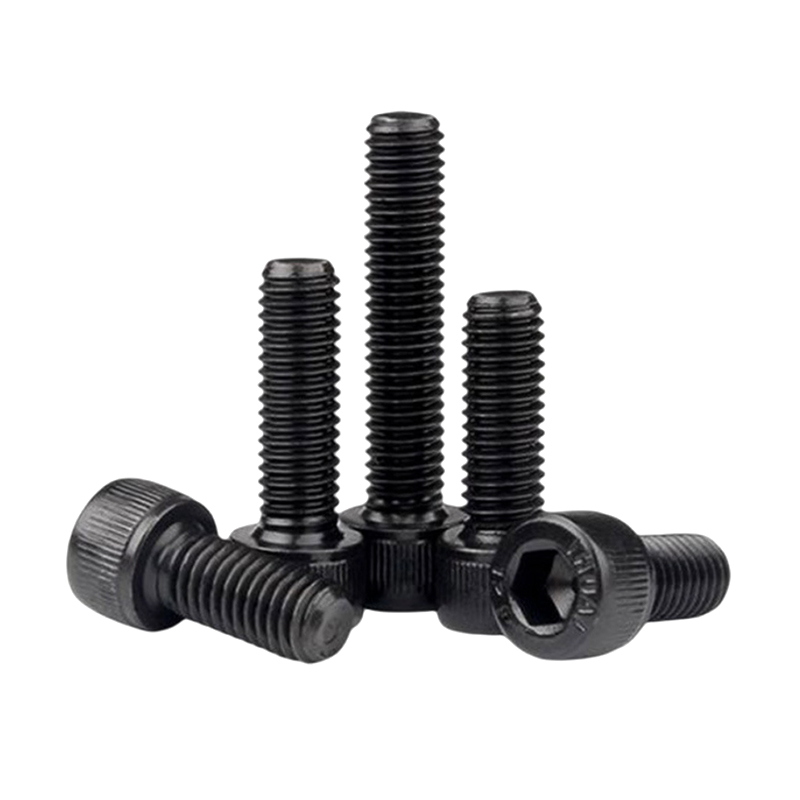

六角穴付きねじは、頭部に六角形の溝があり、取り付けには専用のレンチが必要なねじです。トルクが高く、歯が滑りにくく、隠して取り付けることができます。これらは、産業および日常生活で最も一般的に使用されるファスナーの 1 つです。
各国・地域の主流規格
・国際規格（ISO）：ISO 4762（円筒ヘッド）、ISO 898-1（機械的特性）を取得しており、世界的に認められています。
-中国 (GB): GB/T 70.1 (円筒形ヘッド、ISO 4762 と同等)、GB/T 3098.1 (性能グレード)。
・ドイツ（DIN）：ヨーロッパで主流のDIN 912（円筒ヘッド、ISO 4762相当）。
-米国 (ANSI/ASME): ASME B18.3 (アメリカン ヘキサゴン)、ASTM F568M (メートル法高強度)。
・日本（JIS）：JIS B1176（円筒ヘッド）、日本の機器に適合します。
一般的な材質と強度グレード
炭素鋼 (最も一般的に使用される)
-グレード 4.8 : 低炭素鋼、引張強さ ≥ 400MPa、軽荷重、屋内固定 (棚、家具)。
-グレード 8.8: 中炭素鋼 (45 #、35K)、引張強度 ≥ 800MPa、ユニバーサルな機械および装置構造。
- グレード 10.9/12.9: 合金鋼 (40Cr、SCM435)、引張強度 ≥ 1000/1200MPa、ヘビーデューティおよび振動シナリオ (エンジン、金型)。
ステンレス（耐食性）
-304 (A2-70): 引張強度 ≥ 700MPa、食品、医療、湿気の多い環境に適しています。
-316（A4-80）：引張強さ800MPa以上、耐海水・耐酸アルカリ、海洋、薬品、屋外。
その他
チタン合金 (TC4): 軽量かつ高強度で、航空、レース、ハイエンド医療用途に適しています。
アルミニウム合金: 軽量、防錆、電子、機器、軽量構造。
A 黒の全ねじバー これは、一方の端からもう一方の端まで糸が通っている連続した長さの鋼棒で、暗い無反射表面仕上げが特徴です。 「黒」という指定は、保護コーティングを表すものであるため、非常に重要です。 黒色酸化物、黒色リン酸塩、または普通の熱間圧延ミルス...
続きを読むA シリンダーヘッドボルト 単に頭を押さえつけるだけではなく、調整されたスプリングです シリンダーヘッドボルトの主な機能は、単にヘッドをブロックにクランプすることだけではありません。これは、極端な熱サイクル、シリンダー圧力スパイク、および材料の膨張差...
続きを読む全ねじロッドとは何ですか? A 全ねじロッド 全ネジロッド、ネジ付きスタッド、または連続ネジ付きロッドとも呼ばれる — は、滑らかなシャンク部分がなく、一方の端から他方の端まで全長に沿って螺旋状のネジが走っている真っ直ぐな金属ファスナー...
続きを読む高圧石油パイプラインのフランジ継手は、警告を出して故障することはありません。圧力の上昇、温度サイクル、腐食性媒体があらゆる表面に接触し、ファスナーの性能が低下すると、即座に重大な影響が生じます。そのため、石油・ガス、石油化学、発電のエンジニアや調達チームは、重要なボルト接続を指定する際に...
続きを読むトルク伝達の利点 六角穴付きネジ スロット付きまたはプラス頭のファスナーはよく知られていますが、正確なメカニズムは誤解されることがよくあります。六角ソケットでは、レンチ キーが 6 つの駆動面すべてに同時に係合し、加えられたトルクが 1 点または 2 点に集中するのではなく、接触周囲全体に分散されます。その結果、トルク対断面積比が劇的に向上します。通常、M8 ソケット ヘッド キャップ スクリューは、ドライブ スリップなしで最大耐荷重まで締め付けることができます。これは、同等の十字穴付きヘッドでは物理的に不可能です。
ソケットの深さは重要ですが、見落とされがちな変数です。 ISO 4762 では各直径の最小ソケット深さを指定していますが、最小値で製造されたボルトは、高トルク サイクルが繰り返されるとキーの丸みが段階的に発生する傾向があります。自動車や建設機械の用途では、繰り返しトルクがかかるボルトの実際の目標は、ねじの呼び径の 1.0 ～ 1.1 倍のソケットの深さです。で 上海オーバーチャネル工業株式会社 ソケットの形状は、頻繁な分解と再組み立てがサービス プロトコルの一部であるアプリケーションをサポートするために、最小値よりも厳しい寸法公差に保たれています。
ソケット入口の面取り角度も重要です。 45°の導入面取りにより、ソケットの壁に食い込むことなく六角レンチがかみ合うようにガイドされ、自動組立環境における工具とファスナーの両方の寿命が延びます。ソケットの入口が鋭利で面取りされていないボルトは、特にキーとソケットの両方が硬化鋼である場合、接触面でかじりやすくなり、これは徐々にソケットが大きくなり、最終的にはトルクがかかるとカムアウトを引き起こします。
グレード 12.9 は、メートルソケット ヘッド キャップ スクリューの最高標準の特性クラスで、最小引張強度 1220 MPa と、同じサイズの下位グレードのファスナーで達成可能な予圧を超える予圧を許容する耐荷重を備えています。しかし、実際には、使用中に 12.9 ボルトを耐荷重またはそれに近い耐荷重で使用すると、エンジニアが過小評価しがちなリスクが生じます。
水素脆化が最も深刻な問題です。高張力鋼に装飾コーティングや防食コーティングを施すために使用される電気めっきプロセスでは、原子状水素が鋼の格子に導入される可能性があります。 12.9 の硬度レベル (39 ～ 44 HRC) の鋼は、材料の公称引張強度を大幅に下回る応力レベルで、設置後数時間または数日後に水素誘起遅れ破壊が発生する可能性がある感受性範囲にあります。これが、ISO 4042 が硬度 34 HRC を超えるファスナーに対してめっき後 4 時間以内のベーキング (脱水素) を義務付けている理由であり、多くの OEM 仕様が 12.9 グレードのボルトへの電気めっきを完全に禁止し、代わりに亜鉛フレーク コーティングを必要としている理由です。
12.9 グレードでは、ねじのかみ合い長さも同様に重要です。タップ穴の材質に比べてボルトの引張強度が高いほど、ボルトが破損する前にねじ山が剥がれるのを防ぐために、より多くのねじ山との係合が必要になります。自動車や航空宇宙で一般的なアルミニウム製ハウジングでは、12.9 ボルトの最小嵌合は通常、公称直径の 1.5 倍であり、設計エンジニアは多くの場合、安全マージンとして 2.0 倍を指定します。 10.9 の留め具を中心に設計された同じ 12.9 のボルトをアルミニウム鋳造品に使用すると、かみ合い長さを確認せずにねじ山が潰れてしまいます。
炭素鋼の六角穴付きネジは、量的には市場を支配していますが、アップグレード オプションではなく、他の材料が適切なエンジニアリング上の選択となる明確に定義された用途の境界があります。これらの境界を理解することで、過剰仕様（環境が要求しない耐食性のためにお金を払う）と過小仕様（腐食や熱劣化による現場での故障）の両方を防ぐことができます。
| 材質 | 最大引張強さ | キーのプロパティ | 推奨アプリケーション |
| 炭素鋼 (Gr. 12.9) | ≧1220MPa | 最高のプリロード、コスト効率の高い | 乾式の自動車内装および機械のアセンブリ |
| ステンレス鋼 A2-70 | ≧700MPa | 一般耐食性 | 食品加工、屋内の湿気の多い環境 |
| ステンレス A4-80 | ≧800MPa | 耐塩化物性（Mo含有） | 海洋、化学処理、沿岸インフラ |
| 合金鋼 (Ni-Cr-Mo) | 1300～1500MPa | 高い耐疲労性、高温 | モータースポーツ、大型ディーゼル、発電 |
| チタングレード5(Ti-6Al-4V) | ≧895MPa | 重量重視、優れた耐食性 | 航空宇宙、高性能自動車、医療機器 |
Shanghai Soverchannel Industrial Co., Ltd. は、炭素鋼ファスナーのサプライヤーであると同時にステンレス鋼ファスナーの会社でもあり、南通金寨金物有限公司の製造拠点からこれらすべての材料ファミリーの六角穴付ネジを供給しています。カタログ外の Ni-Cr-Mo 合金組成を含むカスタム合金鋼ファスナーを製造できる同社の能力は、モータースポーツや発電などの需要の高い分野の顧客が、最も近い標準グレードを受け入れるのではなく、正確な化学範囲を指定できることを意味します。
円筒形のキャップヘッドは六角穴付きネジのデフォルトの形状であり、産業用途の大部分に対応しますが、ヘッド形状の選択は、見た目だけでなく実際の機能的な影響を及ぼします。間違ったヘッド形状を選択すると、クランプの効果が損なわれたり、干渉の問題が発生したり、分解が日常的ではなく破壊的になったりする可能性があります。
振動による緩みは、動的環境におけるあらゆる締結具にとって真の故障モードであり、自動車、機械、産業環境で使用される六角穴付きネジも例外ではありません。ロック方法の選択は、組み立てトルク、分解手順、再利用性、コストに影響します。そのため、ねじロック戦略を指定するには、組み立てラインですでに使用されているものをデフォルトにするのではなく、各オプションのトレードオフを理解する必要があります。
組み立て前にネジ山に塗布される嫌気性接着剤は、接合部が形成されると酸素の不在下で硬化します。低強度グレードでは標準工具を使用して分解できます。中程度のグレードでは、分解のために結合を破壊するために熱 (通常 200 ～ 250°C) が必要です。高強度グレードは実質的に永久的です。重要な制限は、接着剤によるロックが、一部の処方では受動的またはリン酸塩コーティングされたファスナーと互換性がないことです。コーティングの化学反応により硬化が阻害されます。事前に塗布されたマイクロカプセル化スレッドロッカー (ねじ山上のドライタッチペレット) はこの問題を回避し、重要なサブアセンブリの六角穴付きねじの OEM 自動車生産で広く使用されています。
ねじがタップ穴ではなくナットにねじ込まれる用途では、ナイロンインサート ロックナット (ISO 7042) が機械的干渉を通じて信頼性の高い耐振動性を提供します。ナイロンカラーはねじ山の周囲で変形し、締め付け方向と緩め方向の両方の回転に抵抗する摩擦優勢トルクを生成します。制限は温度です。ナイロンインサートは約 120°C を超えると軟化し始めるため、排気に隣接した用途や高温のパワートレイン用途には適していません。
ウェッジロックワッシャーシステム (対向するカム面とラジアルセレーションを備えた 2 つのワッシャー) は、高振動環境における六角穴付きネジの最も信頼性の高い機械的ロック方法です。カムの形状により、ファスナーを緩めるには上り坂に移動する必要があり、振動による回転運動を解放するのではなく、追加の軸方向のクランプ力に変換します。これらのシステムはコンポーネント数とコストが増加しますが、建設機械や大型ディーゼル パワートレインの安全性が重要な締結具には推奨されるソリューションです。
六角穴付きネジは複数の重複する国際規格によって管理されており、それらの違いは危険な混乱を引き起こすほど小さいものです。 「ISO 4762 M10 × 30 Grade 12.9」を指定し、DIN 912 に従って製造された部品を受け取るエンジニアは、ほとんどの寸法で機能的に同等のファスナーを受け取ります。DIN 912 は ISO 4762 にほぼ統合されています。ただし、同じ前提がすべての規格ファミリーに当てはまるわけではないため、国際的に調達する前に次の違いを理解しておく価値があります。
六角穴付きネジの主な利点の 1 つは、六角穴付きネジをザグリ穴に完全に埋め込んで取り付けることができ、合わせ面上の突出部を排除できることです。これは、スライド式インターフェース、美しい外装パネル、スペースに制約のあるハウジングでは重要です。しかし、座ぐりの形状は正しく設計する必要があります。やり方を間違えると、ねじがジョイントを完全にクランプする前にねじの底が座ぐりの床に着く、穴の深さが不十分なためにヘッドが表面からはみ出す、または穴の直径がヘッドの直径に近すぎて取り付け時に干渉を引き起こす、という 3 つの結果のうちの 1 つが生じます。
ISO 4762 ソケット キャップ ネジの標準ザグリ寸法は、特定のガイドラインに従っています。
Shanghai Soverchannel Industrial Co., Ltd. は、カスタム ファスナー開発サービスの一環として寸法コンサルティングを提供しています。Nantong Jinzhai Hardware Co., Ltd. の生産ラインの顧客がザグリ関連の組み立て問題に遭遇した場合、エンジニアリング チームはファスナーの形状と顧客の穴の設計の両方をレビューして根本原因を特定します。この統合された研究開発、生産、販売モデルは、調達関係と同じ窓口で問題解決のサポートが利用できることを意味します。
