高トルク木材接合において六角ドライブ ジオメトリがフィリップスやトルクスよりも優れている理由

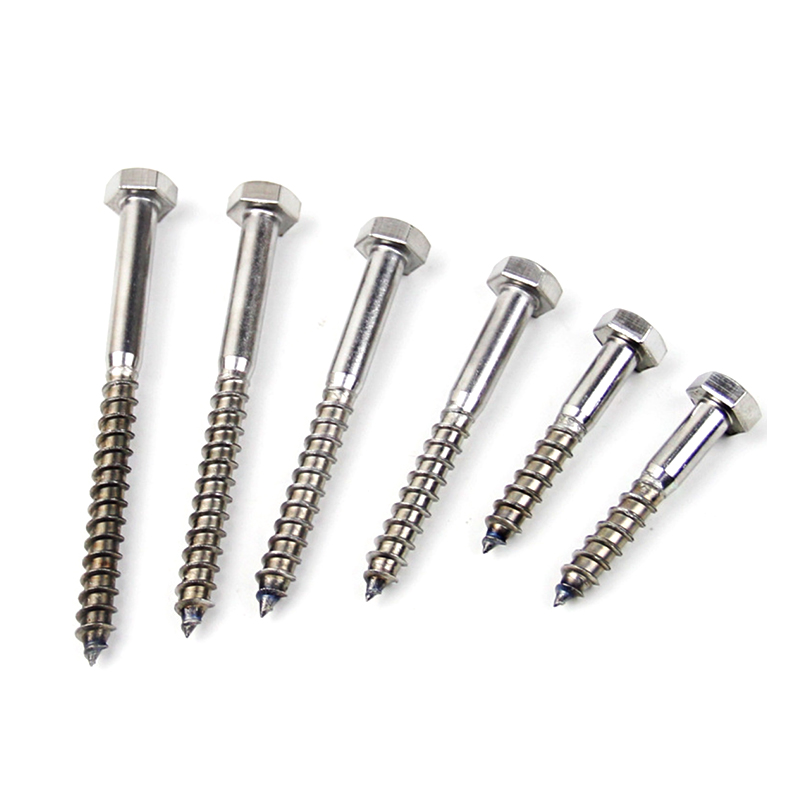

外側の六角頭がオン 六角頭木ねじ これは単なる設計上の慣例ではなく、構造用木材の締結に必要なトルクに対する機能的な対応です。 Phillips および Pozidriv のドライブ凹部はカムアウト設計です。ドライバー ビットは、シート材料のオーバードライブを防ぐために、閾値トルクで外れるように意図的に設計されています。これと同じ特性が、高密度の硬材や、LVL (単板積層材) や集成材の梁などの人工木材製品でも問題となり、ねじの噛み合い抵抗がカムアウトしきい値をはるかに超え、ねじが完全に着座する深さに達する前に駆動凹部が削れてしまいます。

外部六角構成によりカムアウトが完全に排除されます。トルクはファスナーの周囲にある 6 つの平らな接触面を通じて加えられ、内部の凹みドライブよりもはるかに大きなベアリング領域全体に負荷を分散します。 13 mm ソケットで駆動される標準的な M8 六角頭木ネジは、ドライブ インターフェイスに障害が発生することなく、35 Nm を超える取り付けトルクに耐えることができます。これは、剥離前の同等サイズのプラス ヘッドの実際のトルク制限の約 3 ～ 4 倍です。この高い達成可能な取り付けトルクは、下地のより深いねじ山の係合深さとより高いジョイントの予荷重に直接変換されます。これらは両方とも、屋根フレームと梁と柱のアセンブリにおける周期的な風や地震荷重に耐える必要がある接続にとって重要です。

建設環境に特有の 2 番目の利点は、ツールの多様性です。専用工具を必要とするトルクスや角ドライブビットとは異なり、六角頭木ネジは標準的なオープンエンドレンチ、ラチェット、六角ソケット付きインパクトドライバー、または調節可能なスパナでさえも締めることができます。つまり、特殊なビットセットを使用せずに現場で取り付けを進めることができるため、工具を紛失したり損傷したり、作業エリアに持ち込まなかった場合の遅延リスクが軽減されます。

構造用木材の用途における埋め込み深さ、下穴のサイズ、および分割リスク

正しい下穴の仕様は、構造木材の締結において最も重要であり、最も頻繁に誤計算されるパラメータの 1 つです。パイロット穴が小さすぎると、設置中に過剰な半径方向フープ応力が発生します。これが、梁と柱の接続やドアや窓枠の設置における端部木目の割れの背後にある主要なメカニズムです。下穴が大きすぎるとねじの噛み合い面積が減少し、ねじの埋め込み深さを維持した場合でも引き抜き抵抗を30～50％削減できます。正しいパイロット穴の直径は、相互作用する 3 つの変数、つまり樹種の密度 (比重として測定)、ネジのシャンクの直径、およびネジの谷底と外径の比率によって決まります。

実際の参考として、一般的な構造材種に打ち込まれた六角頭木ねじには、次の下穴比率が適用されます。

埋め込み深さ (主要部材内のねじ付きシャンクの長さ) は、屋根フレームの垂木と尾根または母屋と垂木の接合など、引き抜きが重要な接続では、ねじの直径の少なくとも 8 倍である必要があります。梁と柱のブラケットのようなせん断支配的な接合の場合、埋め込みの深さはネジの直径や鋼製部材の厚さよりも重要ですが、適切なエッジ距離（端またはエッジから最小で直径の 4 倍）を維持することで、埋め込みの長さに関係なく、留め具の周囲の木材繊維のせん断を防止できます。

構造物および屋外露出における六角頭木ねじの表面処理の選択

構造用木材の留め具の腐食は、建物のメンテナンスにおいて組織的に過小評価されている遅い故障モードです。露出した金属部分の目に見える表面の錆とは異なり、木材接合部内の腐食は周囲の木材繊維によって隠されており、接合部の構造能力が損なわれるまでに何年もかけて進行する可能性があります。したがって、六角頭木ねじの表面処理の選択では、取り付け条件だけでなく、構造の設計寿命全体にわたって接合部が経験する湿気環境を考慮する必要があります。

• 電気亜鉛メッキ（亜鉛5～12μm） — 屋内ドアや窓枠のアセンブリ、屋内キャビネットの構造接続など、完全に密閉された乾燥した屋内用途に適しています。薄い亜鉛層は、サービス クラス 1 (屋内、暖房、相対湿度 65% 未満) では適切な保護を提供しますが、季節的な湿度の変化によりねじの根元での亜鉛の消耗が促進されるような、露出または半露出の木材接合部には使用しないでください。乾燥した内部条件での予想される保護寿命: 15 ～ 25 年。
• 溶融亜鉛めっき（45～85μmの亜鉛鉄合金） — 屋外構造木材接続の標準仕様: 屋根フレームアセンブリ、外部の梁と柱の接合部、庭の構造。溶融処理中に形成される厚い亜鉛-鉄金属間化合物層は、表面の亜鉛が消費された後でも意味のある保護を提供し、適度な屋外暴露で耐用年数を 30 ～ 50 年延長します。ねじ付きファスナーの溶融コーティングによりねじの直径が大きくなり、特大のナットまたはソケットの選択が必要になることに注意してください。これは、現場で電気亜鉛めっきねじを溶融めっきで置き換えるときに見逃されることが多い実用的な詳細です。
• オイルまたはペイントコートによるリン酸塩処理 — 主に、塗料の密着性を向上させるための下地処理として、または機械加工された木材の接合部の短期のかじり防止処理として使用されます。独立した屋外防食対策ではありません。リン酸塩処理六角頭木ねじは、ファスナーの頭部をカプセル化する完全塗装またはラッカー仕上げを受ける工場で組み立てられた建具ユニットに適しています。

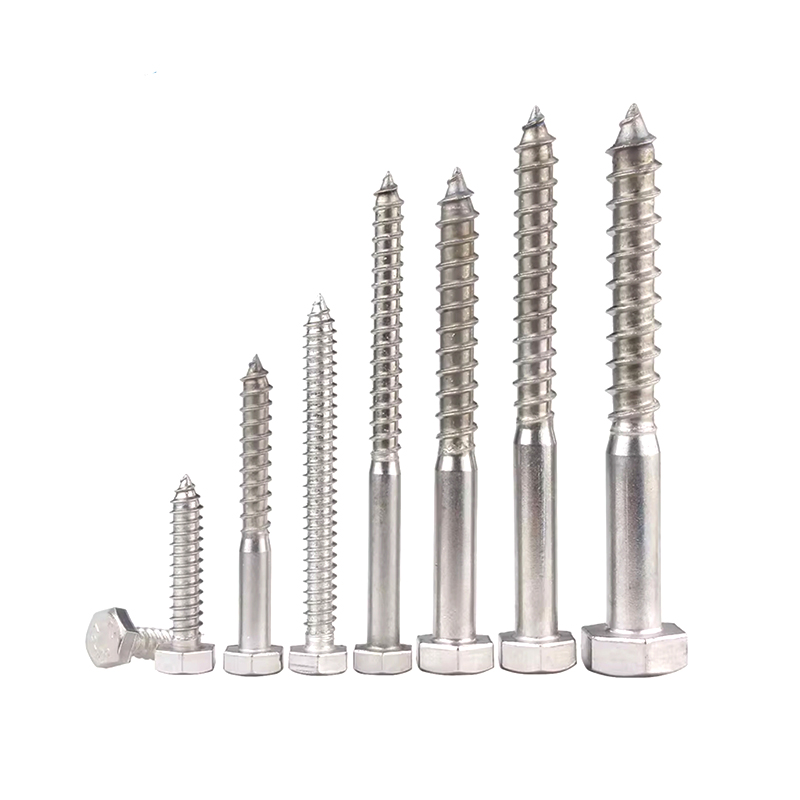

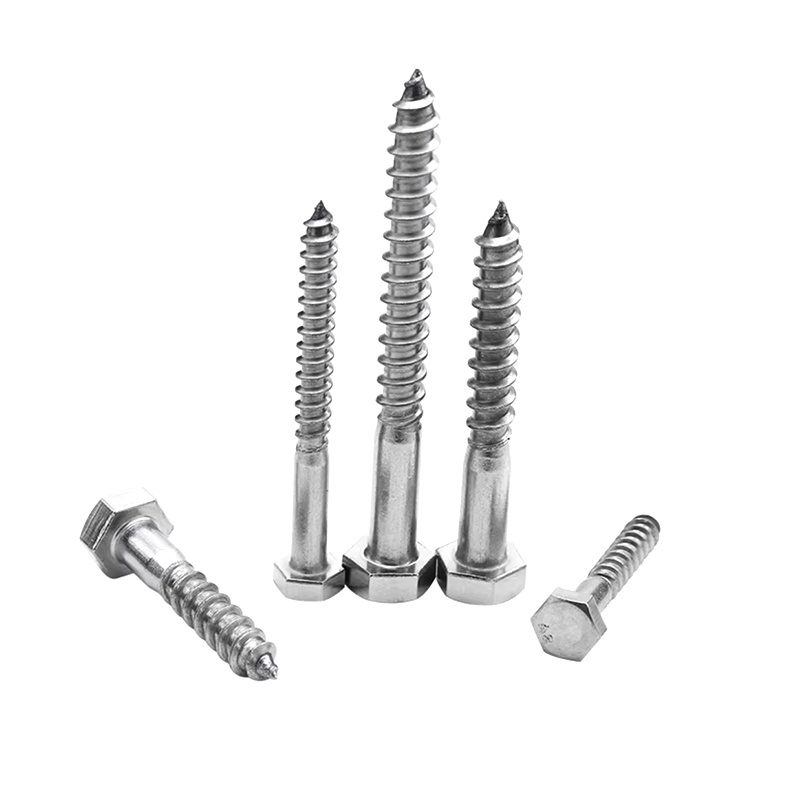

• ステンレス鋼(304・316) — 3 つのシナリオで必要です。亜鉛コーティングに対して腐食性が高い銅アゾール (CA) またはアルカリ性銅第 4 級化合物 (ACQ) を含む防腐剤処理された木材。塩水から 1 ～ 5 km 以内の海岸環境では、塩化物濃度が亜鉛の保護能力を超えています。ファスナーヘッドの外観が完成した美しさの一部となる、目に見える建築上の接続。グレード 316 には、耐塩化物孔食性のためにモリブデンが添加されており、海洋または沿岸の木造構造物の設置ではデフォルトとなります。

木材に特有の重大な互換性問題: ほとんどの市場で CCA (クロム化ヒ酸銅) に代わる銅ベースのシステムを含むいくつかの最新の木材防腐剤は、未処理の木材よりも最大 10 倍の速度で亜鉛を積極的に腐食します。 ACQ または CA 処理木材に電気亜鉛メッキまたは溶融亜鉛メッキの六角頭木ネジを使用すると、処理木材自体の設計寿命が 30 年であるのに比べ、屋外にさらされた場合、留め具の耐用年数が 3 ～ 5 年程度に短くなります。ステンレス鋼は、構造用途における現在のすべての防腐剤システムと互換性のある唯一のファスナー材料です。

六角頭木ねじ接続による風力および地震荷重の伝達: 工学的考慮事項

軽量フレーム木造住宅、プレハブ屋根フレームシステム、モジュラー構造などの人工木材構造では、六角頭木ねじは二次的な留め具ではなく、一次的な構造コネクタとして機能します。風圧や地震荷重を受ける接続では、静的な重力荷重とは根本的に異なる力が要求されるため、この区別は重要です。力の要求は周期的で可逆的であり、多くの場合ねじ軸に対して斜めの角度で加えられます。これらの接続を設計するには、メーカーの荷重表で一般的に示されている純粋な引き抜きまたは純粋な横方向の条件だけでなく、引き抜き荷重とせん断荷重を組み合わせた状態で六角頭木ネジがどのように機能するかを理解する必要があります。

横方向 (せん断) 荷重 (地震発生時に壁と基礎、および垂木と壁のプレートの接続における主要な需要) がかかった場合、スクリューの耐力は、留め具と木材のシステムの降伏モードに依存します。ユーロコード 5 と NDS (国家設計仕様) はどちらも、ねじと木材部材の相対的な剛性に基づいて複数の降伏モードを定義しています。ダブルせん断接続の六角頭木ねじ (間に鋼板を挟んで 2 つの木材部材を貫通するねじ) の場合、通常モード III が適用されます。ねじは木材部材内にプラスチックのヒンジを形成しますが、鋼板は硬いままです。このモードは、ファスナーの間隔やエッジの距離が不十分な場合に発生する脆性分割破壊と比較して、耐震性に重要な延性エネルギーの吸収を実現します。

• 地震帯の間隔要件 — 地震荷重下で降伏するように設計された接続の場合、荷重方向の最小締結具間隔はネジ直径の 10 倍である必要があります。耐震用途で間隔を規定の最小値 (通常、非耐震条件の場合は直径の 5 ～ 7 倍) まで減らすと、集団破損のリスクが高まります。つまり、個々のファスナーが降伏能力に達する前に、複数のファスナー列で木材が同時に分割されてしまいます。
• 傾斜ネジ構成 — 垂木ヒールジョイントなどの引き抜き主体の接続の場合、六角頭木ねじを木目に対して垂直ではなく 30 ～ 45°の角度で打ち込むと、ねじ付きシャンクを介した荷重伝達の軸方向成分が最大化され、横方向成分は木材に対するシャンクのより硬いベアリングによって吸収されます。ユーロコード 5 付属書 A で規定されているこの傾斜ねじ技術は、同じ埋め込み深さで垂直に取り付ける場合と比較して、一群のねじの有効引き抜き能力を 30 ～ 50% 増加させることができます。
• 繰返し荷重下の接続剛性 — 荷重伝達が開始される前に固有の滑りが発生する釘留め接続とは異なり、適切にトルクをかけられた六角頭木ネジ接続では、部材間にクランプ力が発生し、滑りの開始が遅れます。この初期剛性は保守性 (通常の荷重下でのたわみを制限する) にとって有益ですが、延性設計哲学における最初の数回の地震サイクル後の剛性挙動から固定挙動への移行を考慮した設計が必要です。 DFL または同等の耐震カテゴリに合わせて設計された構造は、クランプの予荷重が克服された後に接続部の延性がエネルギーを吸収するのに十分であることを検証する必要があります。

高精度ファスナー生産における豊富な製造経験と南通金寨金物有限公司の専用施設を備えた上海ソーバーチャンネル工業株式会社は、文書化された機械的特性、寸法公差、表面処理検証を含む仕様に合わせた六角頭木ねじを供給しています。これは、構造エンジニアや建築認証機関が風力や耐震用途の接続設計に必要とする完全なデータパッケージです。詳細については、Shanghai Soverchannel Industrial Co., Ltd. に直接お問い合わせいただき、プロジェクト固有の要件について話し合ってください。
