カージャッキのジャックボルトとスレッドロッド：知っておくべきこと

ジャックボルトと スレッドロッド s: あらゆるカージャッキの隠れた核心

ドライバーが道路の脇に車を止めてシザーズカージャッキに手を伸ばすとき、ドライバーの頭の中にあるのはその内部のエンジニアリングのことなど考えられません。しかし、そのジャックの性能、安全性、寿命はほぼ完全に 1 つのコンポーネントに依存しています。 ジャックボルト . リード スクリューまたはスレッド ロッドとも呼ばれるこの細長い留め具は、手動の回転力を車両を地面から持ち上げる垂直方向の揚力に変換します。で オーバーチャネル工業株式会社 . 、当社はこれらの精密設計コンポーネントの製造と卸売供給を専門としています。そして購入者は、信頼できるジャック ボルトと、将来起こるであろう故障とを分けるものを徹底的に理解する価値があると信じています。

ジャックボルトとは何ですか、そしてそれはシザーカージャッキでどのように機能しますか

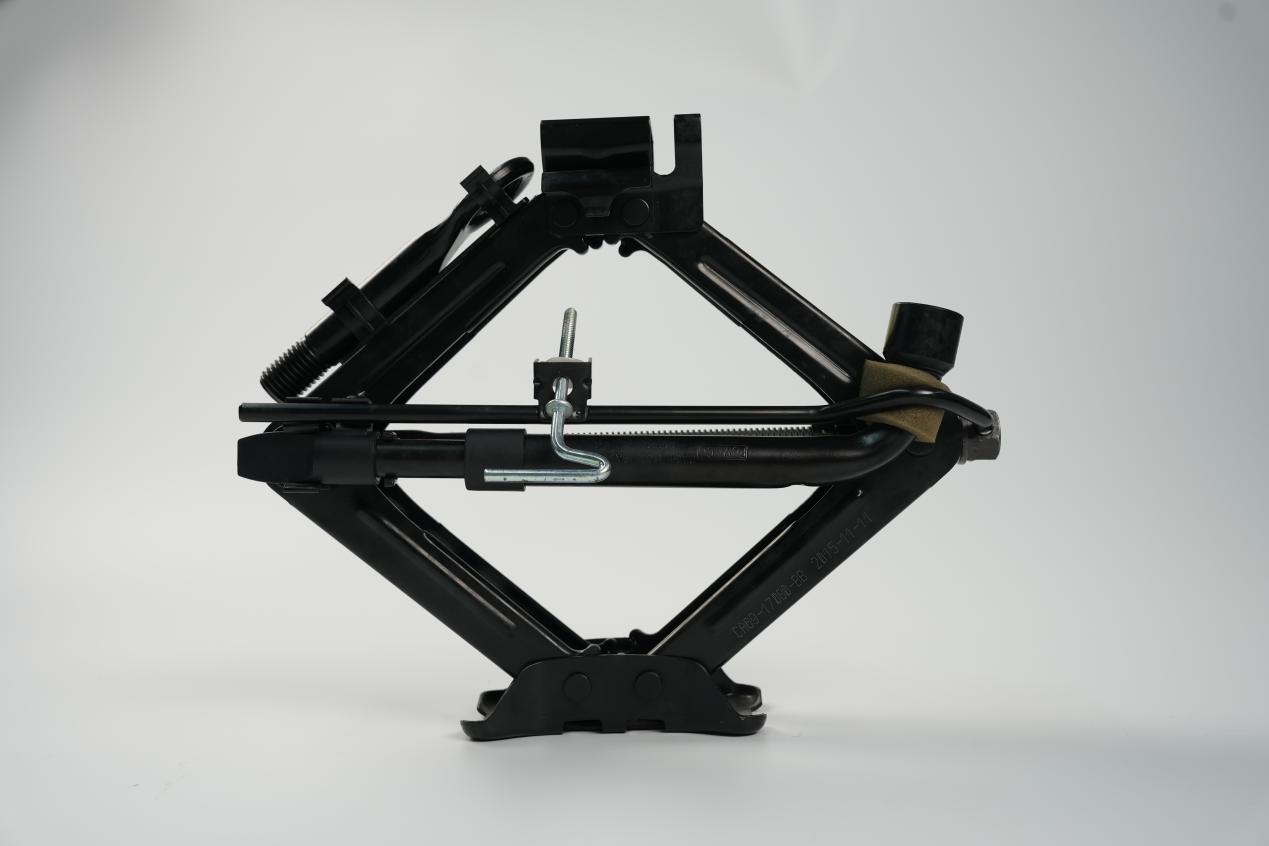

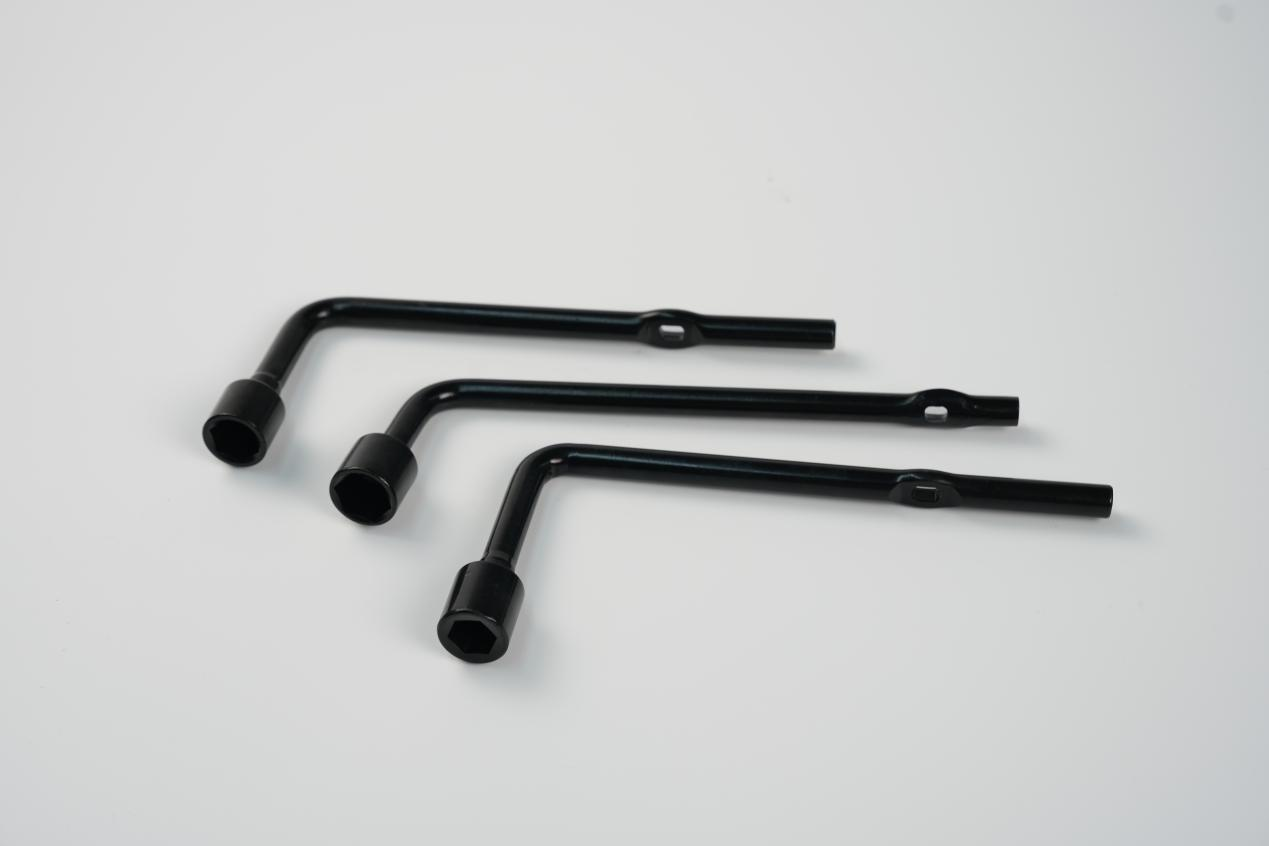

ジャッキ ボルトは、ハサミ タイプの自動車用ジャッキの機械的コアとして機能する細長いネジ付き留め具です。標準の六角ボルトとは異なり、ジャッキ ボルトは通常、一端に平頭またはループ状の頭、ショルダー ゾーン、および定格荷重に応じて長さ 300 mm ～ 800 mm の範囲で精密にカットされたネジ山シャフトを備えています。クランクハンドルがループ状の端部に係合し、オペレーターがそれを回すと、スレッドロッドがシザーアームを開いたり閉じたりし、回転を垂直方向の変位に変換します。

シザーカージャッキは、路上でのタイヤ交換や車両の足回りのメンテナンスに広く使用されており、コンパクトでポータブル、信頼性の高い持ち上げツールが必要な状況にあります。一般的な定格荷重には 0.8T、1T、1.5T、2T があり、各層ではそれに比例してより大きな直径、引張強度、およびねじ山精度を備えたねじ山ロッドが必要です。ジャッキの耐久性が高くなるということは、ジャッキ ボルトがより厚く、より長くなることを意味します。この工学上の現実を回避する近道はありません。

重要なねじ規格: スタブ アクメ、台形、およびメートル

ネジの形状は、おそらくあらゆるジャッキ ボルトにおいて最も重要な設計上の決定です。ねじ山は、摩耗に耐え、寸法安定性を維持しながら、サイクルごとに膨大な圧縮荷重と引張荷重を伝達する必要があります。 3 つのスレッド システムが世界市場を支配しています。

• スタブ アクメ (ANSI/ASME B1.8): の 1/2-10 スタブアクメ これは、北米および輸出市場のシザーカージャッキで使用される最も一般的なねじ仕様です。標準の Acme プロファイルと比較して、スタブ バリアントはねじの深さが浅いため、ねじの谷の断面が大きくなり、衝撃荷重下での耐剥離性が向上します。 5/8"-8 Stub Acme は、より高容量のジャッキに使用されます。ダブルリード Acme ネジは吊り上げ速度をさらに向上させ、重工業用途の標準となっています。
• 台形ネジ (GB/T 5796 / DIN 103): ヨーロッパやアジアのジャック市場で広く採用されている Tr 16×2、Tr 14×2、Tr 18×3 などの台形ねじは、効率的な荷重伝達を実現し、転造装置での製造が簡単です。
• 丸ねじ (DIN 405): RD 16×2 や RD 18×1/8 などのプロファイルは、丸みを帯びたルート形状により応力集中が軽減されるため、耐衝撃性と破片耐性が優先される特殊なジャッキに使用されます。
• 標準メートル (M12、M14): 従来のメートルねじは、軽量ジャッキや国内のアフターマーケット交換品としては依然として費用対効果が高くなりますが、高負荷が続くと効率が低下します。

適切なねじの形状を選択することは、単なる仕様の検討ではありません。ジャッキが何年もスムーズに動作するか、数回の使用で遊びや異音、最終的には故障が発生するかが直接決まります。

材料とプロセス: 生鋼から完成したねじ棒まで

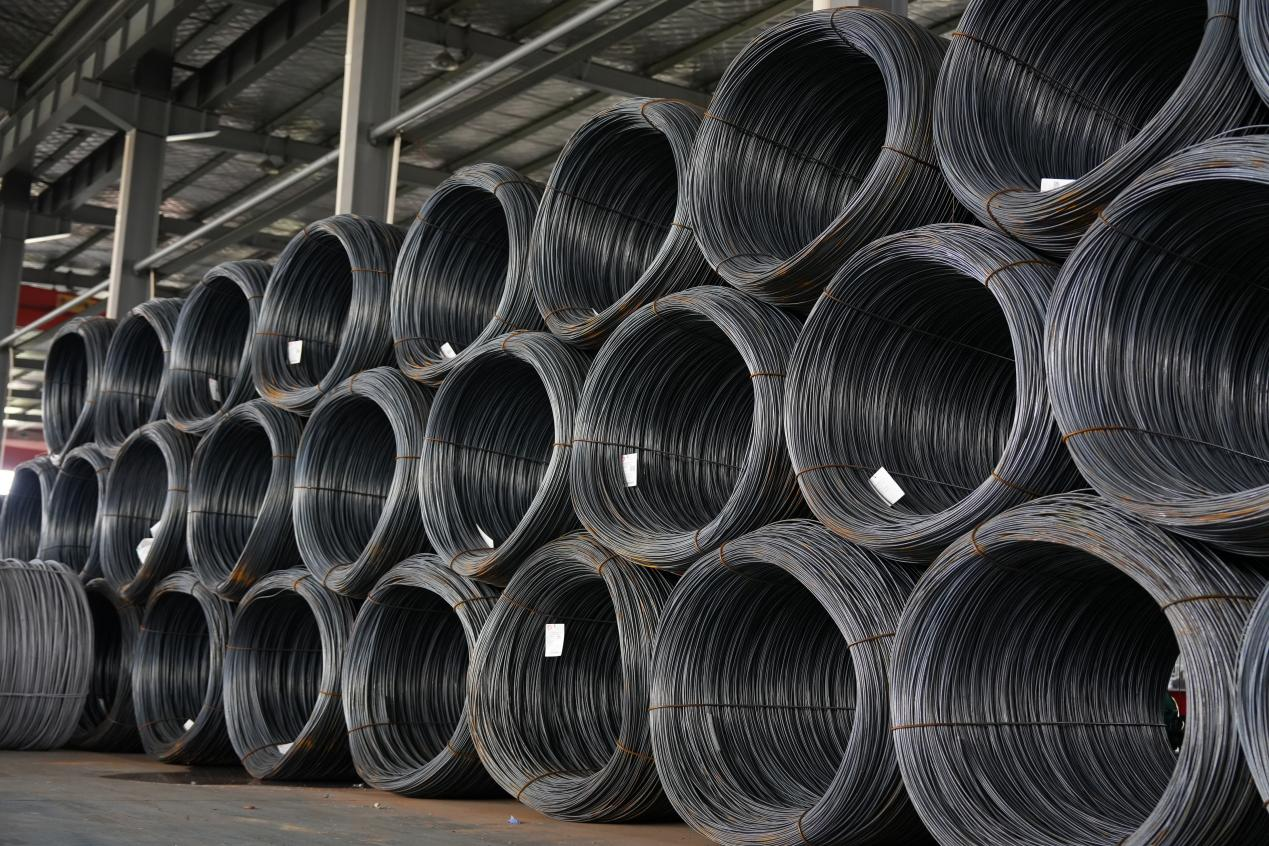

プレミアム ジャッキ ボルトは、中炭素鋼または合金鋼から始まります。45#、35K、45K などのグレードは、ジャッキの用途に必要なベースラインの硬度と延性を提供します。一方、40Cr や 35CrMo などの合金グレードは、降伏強さと疲労耐性が標準の炭素鋼の制限を超える必要がある高荷重または安全性が重要なジャッキ向けに指定されています。これらの選択により、リフト中の引張力とねじり応力の両方が安全な動作マージン内に収まることが保証されます。これは、車両のリフト試験と圧力試験によって検証された重要な要素です。

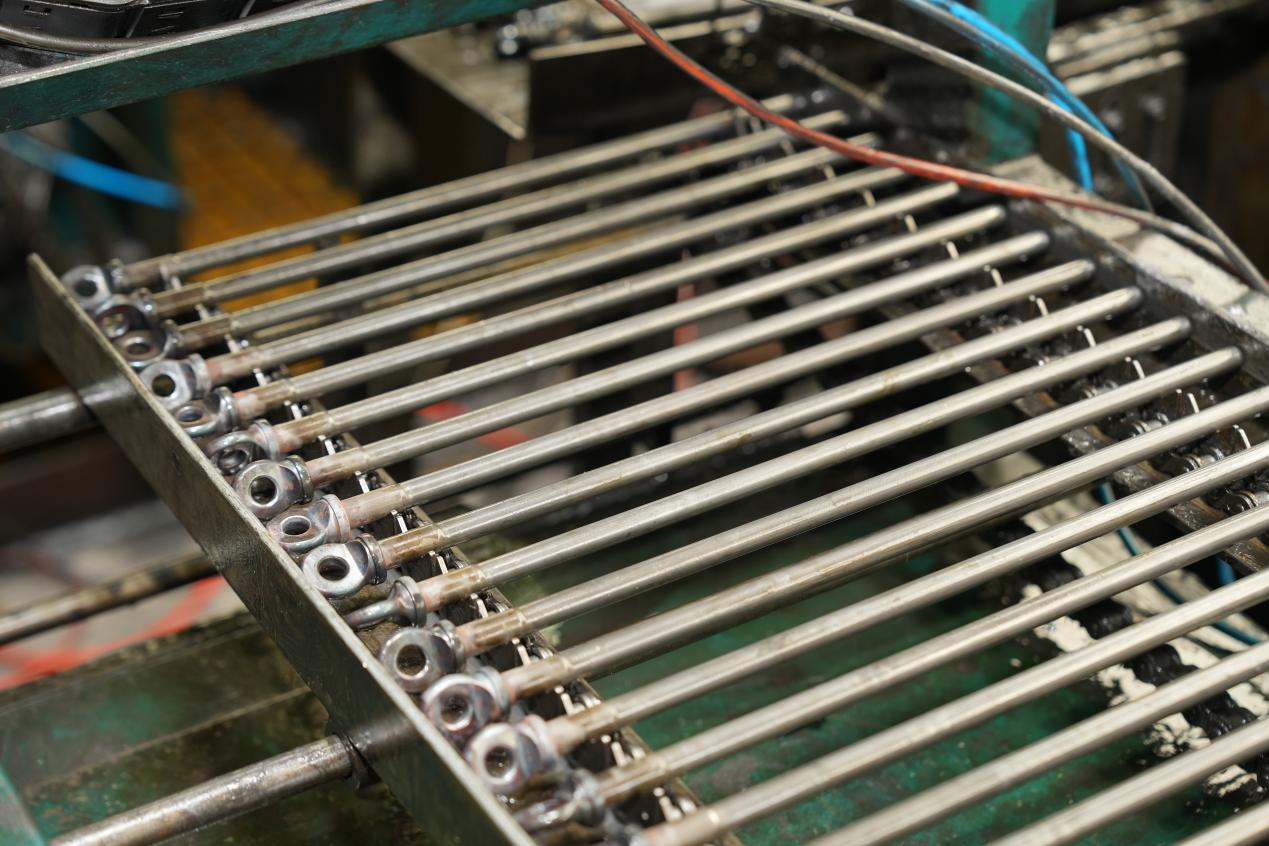

一般的なジャックボルトの製造手順は、原料の酸洗とリン酸塩処理→球状化焼鈍→ショットブラストと伸線→矯正とせん断→冷間圧造または熱間鍛造→ねじ転造（M8～M60まで対応）→表面処理となります。 500 mm 未満のねじ山ロッドの場合は、熱間鍛造品と比較して寸法公差が厳しく、表面仕上げが優れているため、冷間圧造が推奨されます。長いロッドの場合、多くの場合、熱間鍛造とその後の CNC 仕上げ機械加工が必要になります。

表面保護を行うことでプロセスは完了です。一般的な自動車アフターマーケット ジャックでは亜鉛メッキが標準ですが、ジャックが屋外や湿気の多い環境に長時間さらされる場合には、防錆油と組み合わせたリン酸塩コーティングが使用されます。どちらの処理も、Soverchannel Industrial の統合生産施設内で適用されます。

ASTM A193 および高品質のファスナーを定義するその他の規格

バイヤーソーシング 卸売ファスナー ジャックアセンブリの場合は、材料認定に細心の注意を払う必要があります。 ASTM A193 は、高温または高圧での使用を目的とした合金鋼およびステンレス鋼のボルト締め材料に関する広く認識されている米国規格であり、その等級付けシステム (B7、B8 など) は、グローバル サプライ チェーン全体で機械的特性要件を伝達するための信頼できる語彙を提供します。 ASTM A193 は圧力容器やフランジ継手で使用されるスタッドについて引用されることが多いですが、ファスナーの仕様文化に影響を与えているため、自動車や産業用ジャッキの調達に関する議論でも参考になります。

ASTM 以外にも、ジャック ボルトの調達では以下を確認する必要があります。

• ねじ公差クラス (例: メートル法のおねじの場合は 6g)
• 硬度範囲 (ミッドカーボン合金ジャックボルトの場合、通常は 28 ～ 34 HRC)
• シャフト全長にわたる真直度許容差
• 表面処理密着性と耐塩水噴霧性

信頼できる供給元工場は、出荷ごとに材料試験レポート (MTR) と寸法検査レポートを提供します。サプライヤーがこれらの書類を提供できない場合、価格に関係なく危険信号です。

ジャッキ組立てのスタッドと六角ボルト 欠かせない脇役

シザージャッキは単なるネジ棒ではなく、連動するコンポーネントのアセンブリです。 スタッド そして 六角ボルト ピボットジョイントは中央のジャッキボルトと同じくらい重要です。これらのピボットファスナーは、ジャッキが荷重を受けてクランキングされるたびに、動的せん断荷重と曲げモーメントの両方を吸収する必要があります。サイズが小さかったり低品質のピボット ボルトは、安価なシザー ジャッキの一般的な故障点であり、アームがぐらついたり、ジャッキが傾いたり、極端な場合にはアセンブリが崩壊したりする原因となります。

Soverchannel Industrial は、ジャッキ ボルト ラインと並行して調整されたコンポーネントとしてピボット スタッドと六角ボルトを供給し、ねじの互換性、一致した表面処理、およびファスナー セット全体にわたる一貫した機械グレードを保証します。これは、企業から調達することの重要な利点の 1 つです。 ソースファクトリー 無関係な複数のサプライヤーから部品表を組み立てるのではなく、垂直生産機能を使用します。

供給元工場からの卸売ファスナー: OEM と販売代理店にとって重要な理由

ジャッキ メーカー、自動車部品販売業者、MRO 卸売業者は、垂直統合された企業からジャッキ ボルトと関連する締結具を調達します。 ソースファクトリー 3 つの具体的なメリットをもたらします。第一に、コスト管理です。商社のマークアップを排除し、サプライヤーとの関係を減らすと、陸揚げコストが直接圧縮されます。これは、大規模なファスナーの卸売価格で競争する場合に重要になります。第二に、仕様の柔軟性: 独自のねじ転造装置 (M8 ～ M60 をカバー)、冷間圧造ライン、高周波成形プレス、および CNC 仕上げ機能を備えた工場は、既製の販売代理店では対応できないカスタムねじプロファイル、非標準シャフト長、および独自の表面処理に対応できます。第三に、品質責任。原材料の受け入れ検査、成形、ねじ切り、表面処理を単一の施設で管理する場合、トレーサビリティは明確です。安全関連のリコールや現場監査の対象となる自動車グレードのコンポーネントにはトレーサビリティが必要です。

オーバーチャネル工業株式会社は、まさにこの種の統合施設を運営しており、生産能力は上記のジャッキ ボルトおよびファスナー タイプの全範囲をカバーしています。当社は、信頼性があり、透明性があり、仕様に対応できる供給パートナーを求めている OEM シザー ジャッキ メーカー、ファスナー卸売業者、および自動車アフターマーケット バイヤーからのお問い合わせを歓迎します。

正しいジャッキボルトの選択: 実践的なチェックリスト

シザーカージャッキ用途のジャッキボルトを指定または調達する場合は、注文する前に次のパラメータを確認する必要があります。

入手可能な最も安価なオプションをデフォルトとするのではなく、各パラメータを実際のサービス要件に一致させることが、50,000 サイクルの疲労テストに合格するジャッキと路上で不合格となるジャッキを分けるものとなります。

結論

ジャッキボルトは商品ではありません。アメリカ市場のシザーカージャッキ用の 1/2-10 Stub Acme プロファイル、欧州 OEM アセンブリ用の台形ネジ、または大型産業用リフト用のカスタム仕様を搭載しているかどうかにかかわらず、そのデザイン、材料、ネジの形状、および表面処理が、実際の条件下で製品が成功するか失敗するかを総合的に決定します。オーバーチャネル工業株式会社は、原材料から最終検査まで完全なプロセス管理を行い、ジャックボルトと卸売ファスナーの製造に10年以上の専念した経験をもたらします。仕様について話し合ったり、サンプルをリクエストしたり、工場監査プロセスを探索したりするには、当社のチームにお問い合わせください。
