I.一般的なスレッドシンボル
①npt（国立パイプスレッド）：一般的なアプリケーションに一般的に使用される60°の糸角を持つ標準的なアメリカのテーパーパイプスレッド。
②Pt（英国の標準テーパーパイプスレッド）：シーリングに広く使用されている55°の糸スレッド角度テーパースレッド。ブリットパイプスレッドは、より深い粗い糸がパイプの外径を弱めるため、強度を維持するための細かい糸です。
pf（パラレルパイプスレッド）：パイプ接続で使用されるストレートスレッドタイプ。
④g（ホイットワースパイプスレッド）：ホイットワース家内の55°非スレッドシーリングパイプスレッド。 「g」は、55°および60°の変動が特定の機能アプリケーションに基づいている円筒形のパイプスレッドを表します。
⑤Zg（テーパーパイプスレッド）：以前は古い中国の国家標準でRCとして示されていた水道管備品によく見られる円錐形の糸タイプ。
メトリックとインチのスレッド：キーの違いは表現です - メトリックスレッドはピッチ（スレッド間の距離）を使用し、アメリカと英国のスレッドはインチあたりのスレッド（TPI）で定義されます。メトリックスレッドには、60°の正三面的プロファイル、イギリスのスレッドは55°のイソシェルプロファイル、アメリカのスレッドは60°のプロファイルです。メトリックスレッドはミリメートルで測定されますが、イギリスとアメリカのスレッドは帝国ユニットに従います。
pipeスレッド：主にパイプライン接続で使用され、内部スレッドと外部スレッド間の緊密な適合を確保します。ストレートフォームとテーパー形式の両方で利用可能な名目直径は、パイプラインのサイズを指し、実際の糸の主要直径はこの名目サイズを超えています。
grutingnominal径（例：1/4、1/2、1/8インチ）：これらの値は、インチで測定された英国の標準システムの糸サイズを示しています。
ii。さまざまな国のスレッド標準
インチベースの国で広く採用されている統一されたインチスレッド標準このスレッドシステムには、3つのシリーズが含まれます：粗いスレッド（UNC）、ファインスレッド（UNF）、および追加の細かいスレッド（UNFF）、追加の定数ピッチシリーズ（UN）があります。
マーキング方法：スレッド直径 - スレッドあたりのスレッド - シリーズコード - 精度グレード。
例：
粗いスレッド：3/8–16UNC – 2A
細かいスレッド：3/8–24unf – 2a
余分な細かいスレッド：3/8–32unff – 2a
一定のピッチ：3/8–20un – 2a
最初の数（例：3/8）は、25.4（例：3/8×25.4 = 9.525mm）を掛けることでメトリックに変換されるスレッドの主要直径をインチで表します。
2番目の数字は、インチあたりのスレッド数を表します。
シリーズコード（UNC、UNF、UNFF、UN）は、スレッドタイプを定義します。
最後の2文字（2aなど）は、スレッドの精度グレードを示しています。
インチベースのシリーズに由来する55°の平行パイプスレッドの変換では、これらのスレッドは、液体、ガス、電気配線接続を輸送するために世界中で広く使用されています。ただし、さまざまな国が異なる指定を使用しており、国際的な比較表に従って変換する必要があります。
55°テーパーパイプスレッドの変換これらのスレッドには、1：16テーパー比の55°のスレッド角があります。それらは世界中で広く使用されていますが、各国には異なる指定があり、対応する変換テーブルで参照できます。
60°の糸の角度と1:16テーパー比を特徴とする60°テーパーパイプスレッドの変換は、中国の工作機械産業、および米国および旧ソビエト連邦で使用されています。中国はもともとそれらを「K」と指定し、後に「Z」に変更され、現在は「NPT」標準に準拠しています。参照テーブルは、国際的な指定相当量を提供します。
55°の台形糸の変換これらのスレッドは30°のプロファイルを持ち、国際的に統一されています。彼らの指定は、さまざまな国で一貫しています。
ii。さまざまな国のスレッド標準
1.Unified Inchスレッド標準
インチベースの国で広く採用されているこのスレッドシステムには、3つのシリーズが含まれています：粗いスレッド（UNC）、ファインスレッド（UNF）、および追加の細かいスレッド（UNFF）、追加の定数ピッチシリーズ（UN）。
マーキング方法：スレッド直径 - スレッドあたりのスレッド - シリーズコード - 精度グレード。
例：
粗いスレッド：3/8–16UNC – 2A
細かいスレッド：3/8–24unf – 2a
余分な細かいスレッド：3/8–32unff – 2a
一定のピッチ：3/8–20un – 2a
最初の数（例：3/8）は、25.4（例：3/8×25.4 = 9.525mm）を掛けることでメトリックに変換されるスレッドの主要直径をインチで表します。
2番目の数字は、インチあたりのスレッド数を表します。
シリーズコード（UNC、UNF、UNFF、UN）は、スレッドタイプを定義します。
最後の2文字（2aなど）は、スレッドの精度グレードを示しています。
2. 55°の平行パイプスレッドの構成
インチベースのシリーズに由来するこれらのスレッドは、液体、ガス、電気配線接続を輸送するために世界中で広く使用されています。ただし、さまざまな国が異なる指定を使用しており、国際的な比較表に従って変換する必要があります。
| 国 | コード |
| 中国 | G |
| 日本 | g、pf |
| 英国 | bSP 、BSPP |
| フランス | G |
| ドイツ | r（内部スレッドk（外部スレッド |
| ソビエト連邦 | g、tpæб |
| ISO | RP |
3. 55°テーパーパイプスレッドの構成
これらのスレッドには、1：16テーパー比の55°のスレッド角があります。それらは世界中で広く使用されていますが、各国には異なる指定があり、対応する変換テーブルで参照できます。
| 国 | コード |
| 中国 | ZG 、r（ 外部スレッド ） |
| 英国 | bspt、r（ 外部スレッド ）、rc（ 内部スレッド ） |
| フランス | g（ 外部スレッド ）、r（ 外部スレッド ） |
| ドイツ | r（ 外部スレッド ） |
| 日本 | Pt、r |
| ISO | R（ 外部スレッド ）、rc（ 内部スレッド ） |
4. 60°テーパーパイプスレッドの構成
60°の糸の角度と1:16テーパー比を特徴とするこれらのパイプスレッドは、中国の工作機械産業、および米国および旧ソビエト連邦で使用されています。中国はもともとそれらを「K」と指定し、後に「Z」に変更され、現在は「NPT」標準に準拠しています。参照テーブルは、国際的な指定相当量を提供します。
| 国 | コード |
| 中国 | z（古い）npt（new） |
| アメリカ合衆国 | NPT |
| ソビエト連邦 | B |
5. 55°台形糸の変換
これらのスレッドには30°のプロファイルがあり、国際的に統一されています。彼らの指定は、さまざまな国で一貫しています。
| 国 | コード |
| 中国 | T（ 古い ）tr（ 新しい ） |
| ISO | tr |
| ドイツ | tr |
| ソビエト連邦 | tr |

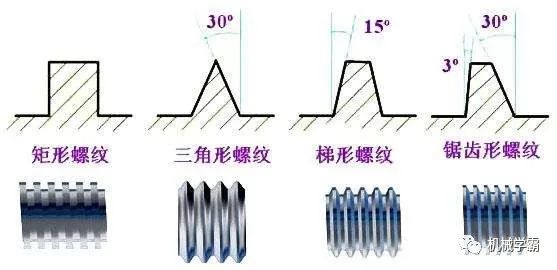

iii。 スレッド分類
スレッドの使用に応じて、次のように分けることができます。
1。国際メトリックスレッドシステム
国家標準のCNSが採用したスレッド。スレッドの上部は平らで、ターンが簡単で、スレッドの下部は角度が付いており、スレッドの強度を高めます。糸の角度は60度で、仕様はMで表されます。表現はM8x1.25などです。 （M：コード、8：名目直径、1.25：ピッチ）。
2。アメリカの標準スレッド
スレッドの上部とルートはどちらも平らで、強度が優れています。糸の角も60度で、仕様は1インチあたりの歯で表されます。このタイプのスレッドは、3つのレベルに分割できます。粗いピッチ（NC）。ファインピッチ（NF）;エクストラファインピッチ（NEF）。表現は1/2-10NCなどです。 （1/2：外径; 10：インチあたりの歯数、NCコード）。
3。統一されたスレッド
米国、英国、カナダによって共同で開発された、それは最も一般的に使用される英国の糸です。
糸の角も60度で、仕様は1インチあたりの歯で表されます。このタイプのスレッドは、粗いスレッド（UNC）、ファインスレッド（UNF）、および余分な細かいスレッド（UNEF）に分割できます。表現は1/2-10 ncです。 （1/2：外径; 10：インチあたりの歯数; UNCコード）。
4。シャープVスレッド
上部と根はどちらも尖っており、強度が弱く、あまり使用されません。糸の角度は60度です。
5。ホイットワーススレッド
英国国家標準で採用されたスレッド。糸の角度は55度で、シンボルは「w」です。ローリングマニュファクチャリングに適しています。表現はW1/2-10（1/2：外径; 10：インチあたりの歯数、Wコード）です。
6。ナックルスレッド
ドイツ語dinが設定した標準的なスレッドです。電球とゴム製のホースを接続するのに適しています。シンボルは「rd」です。
7。パイプスレッド
漏れを防ぐために使用される糸であり、ガスまたは液体のパイプ継手を接続するためによく使用されます。糸の角度は55度です。コード「P.S.、n.p.s」を使用して、ストレートパイプスレッドに分けることができます。コード「N.P.T.」を備えた斜めのパイプスレッド。そのテーパーは1:16、つまり1フィートあたり3/4インチです。
8。四角いスレッド
ボールスレッドに次いで2番目の伝送効率が高くなりますが、摩耗後にナットで調整することはできません。これは不利です。一般に、クレーンのビスと糸のネジに使用されます。

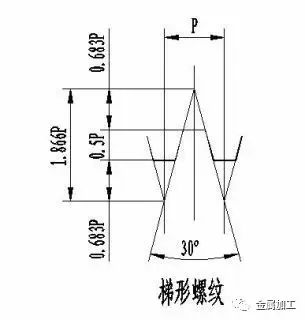

9。台形糸
また、ACMEスレッドとも呼ばれます。トランスミッション効率は正方形の糸よりもわずかに低いですが、摩耗後にナットで調整できます。メトリックの糸の角度は30度で、帝国の糸角は29度です。一般的に旋盤の鉛ねじに使用されます。シンボルは「TR」です。
10。バットレススレッド
Bevelスレッドとしても知られており、一方向伝達にのみ適しています。スクリュージャック、プレシュライザーなど。シンボルは「bu」です。
11。ボールスレッド
これは、最高の伝送効率を備えたスレッドです。製造が難しく、非常に高いコストがあります。精密機械で使用されます。 CNC工作機械のリードネジなど。
イギリスのボルトの兆候
LH 2N 5/8×3-13UNC -2A
（1）LHは左側のスレッドです（RHは右側のスレッドであり、省略できます）。
（2）2Nダブルスレッドスレッド。
（3）5/8英国の糸、外径5/8 "。
（4）3ボルト長3 "。
（5）13スレッドには13インチの歯があります。
（6）UNC Unified Standard Thread Coarse Pitch。
（7）2番目のレベルのフィット、外部スレッド（3：タイトフィット; 2：中程度のフィット; 1：ルーズフィット）A：外部スレッド（省略できます）、B：内部スレッド。
インペリアルスレッド
インペリアルスレッドのサイズは通常、スレッド長のインチあたりのスレッド数として表されます。これは、ピッチの相互的な「インチあたりのスレッド」と呼ばれます。たとえば、1インチあたり8スレッドのスレッドのピッチは1/8インチです。
